當前位置: 首頁 > 抗震支架設備 > 側向抗震支架設備

側向抗震支架設備

產品分類：抗震支架設備

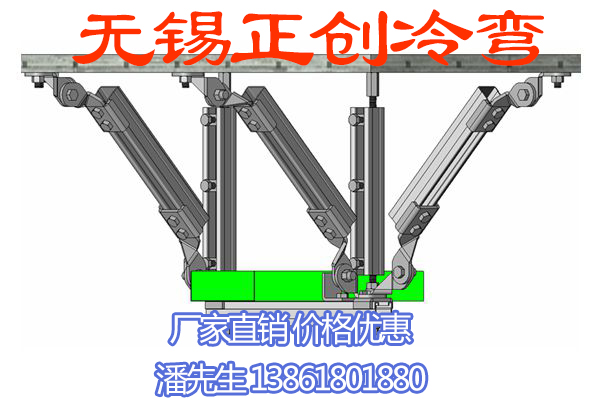

側向抗震支架與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施，由錨固體、加固吊桿、抗震連接構件以及抗震斜撐組成。經抗震加固后的建筑給水排水、消防、供暖、通風、空調、燃氣、熱力、電力、通訊等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時，可以達到減輕地震破壞，減少和盡可能防止次生災害的發生，從而達到減少人員傷亡及財產損失的目的。

產品詳情

1物料進料寬度范圍：40-200mm

2帶鋼厚度范圍：2-2.5mm

3帶鋼的質地：Q235冷帶鋼、熱鍍鋅帶鋼

4工作速度：15-20m / min

5最小工件長度：2000毫米

6直線公差：1-1.5毫米/ 1500毫米

7工件的角度公差≤±1.5 / 1000mm

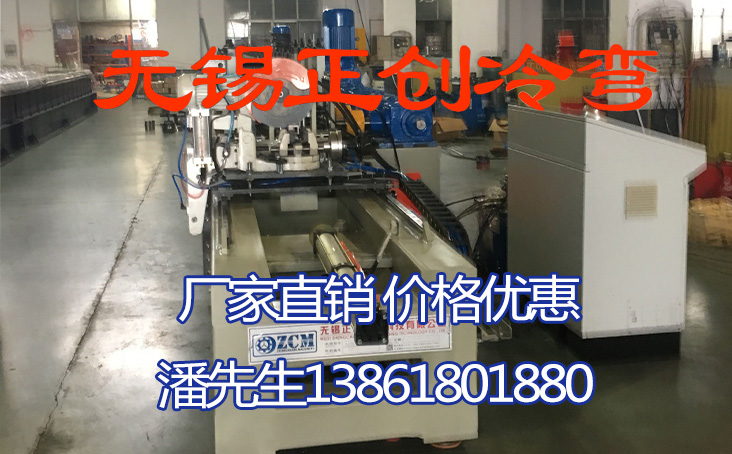

裝料（把鋼卷裝入內撐式開料架撐緊） → 進板校準（通過進料導向平臺將帶鋼正確導入成型主機）→ 輥壓成形 → 成型后切斷 → 成品托料出板。 zclw13

本生產線可生產太陽能光伏支架系列產品，包含41 × 21、 41×41、41×52、41×62、41×72、41×82等規格。

成型工藝

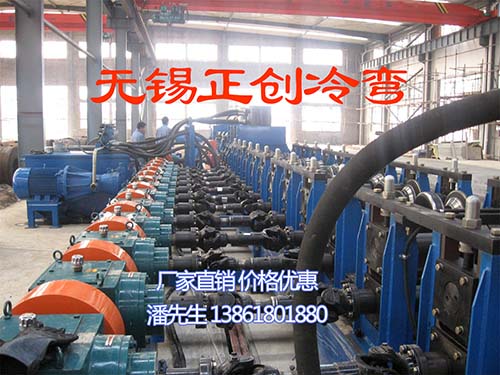

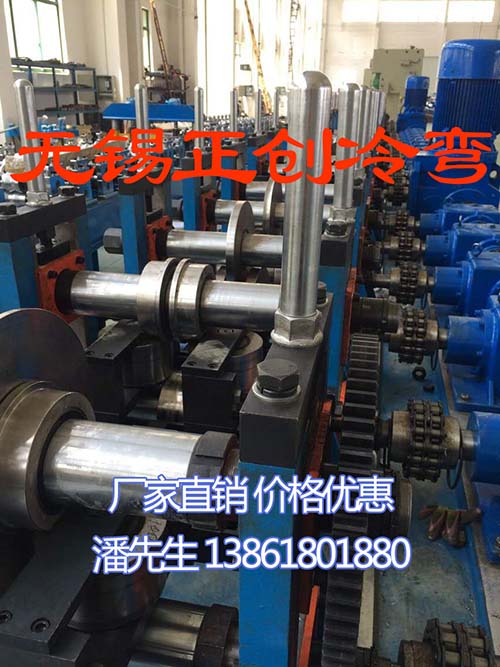

開卷 – 整平 – 夾送、沖孔 – 成型 – 定尺、切斷 – 收料

設備性能

板材厚度：1.5~3.0 mm

生產線速度：4 – 8 米/分鐘

主機成型速度：10 – 15米/分鐘

生產占地面積：長30m ×寬3米

裝機總容量：35.5 kw
側向抗震支架設備

抗震支吊架可在地震中給予機電各系統充分的保護作用，可用于抵抗來自水平以及垂直方向的地震力破壞。根據所保護的機電系統不同，抗震支吊架的施工和設計方法也不盡相同，在目前的應用中主要可以分為管道抗震系統、風管抗震系統、電氣抗震系統三個方面。

（1）管道抗震系統布置

管道抗震系統在布置的過程中需要從加固側向著間距方向發展，溝槽管道在連接中需要從溝槽連接、焊接、釬焊通管道等方面進行分析，且在應用中不得超過12米。

在管道抗震加固縱向連接方面，需要從溝槽管道的連接、焊接方面進行分析，且在連接中最大的間距不能夠超過12米。

（2）風管抗震系統的布置原則

抗震支吊架管道在應用中最大的間距為9米，且在應用中與普通的管道相比較存在著良好的應對力，且間距布置也與其他材質的管道不通，應當設置在18米左右。玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，最大間距為4.5m，縱向最大間距為9m。

（3）電氣抗震系統的布置原則

a.剛性電氣線管、線槽及橋架側向抗震最大間距不得超過12m，縱向抗震最大間距不得超過24m。

b.非剛性材質電氣線管、線槽及橋架橫向抗震最大間距不得超過6m，縱向最大間距不得超過12m。

為了加強建筑電力工程中抗震支架的施工質量控制, 安裝機構應結合建筑物的結構布置和建筑電力線路工程抗震支架的合理布置。安裝人員需要根據電氣設備的安裝設計圖紙, 防止安裝地震支架的錯位, 從而保證電氣布線安裝工程質量。安裝人員還應積極配合安裝電力線路和安裝抗震支架, 根據電氣線路安裝圖紙, 確保正確安裝抗震支架位置。
